مخزن استیل دوجداره

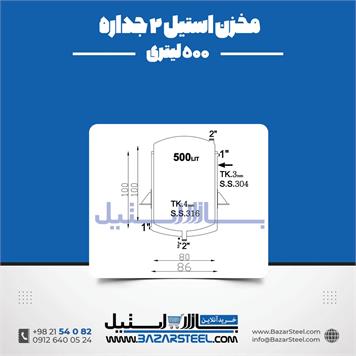

نقشه مخزن استیل دوجداره | مشخصات فنی، کاربرد، قیمت ساخت و سفارش مخزن دوجداره استنلس استیل
در این صفحه، مدلها و نقشه مخزن استیل دوجداره را میبینید؛ مناسب برای فرآیندهایی که نیاز به گرمایش یا سرمایش کنترلشده دارند. مخزن دوجداره (Jacketed Tank) با داشتن جداره دوم (ژاکت) امکان گردش سیال گرم یا سرد (مثل آب گرم، بخار، آب سرد، چیلد واتر و…) را فراهم میکند تا دمای محصول با دقت بیشتری کنترل شود و کیفیت تولید ثابت بماند.
لینکهای مرتبط:
مخزن استیل دوجداره چیست؟
مخزن استیل دوجداره از یک جداره داخلی (محفظه اصلی محصول) و یک جداره بیرونی (ژاکت) تشکیل میشود. در فضای بین دو جداره، سیالِ گرم یا سرد گردش میکند تا محصول داخل مخزن گرم یا سرد شود. این طراحی برای فرآیندهایی که کنترل دما روی کیفیت، ویسکوزیته، حلشدن مواد، ماندگاری یا زمان فرآیند اثر مستقیم دارد، بسیار کاربردی است.
کاربردهای رایج مخزن دوجداره استیل
- صنایع غذایی: نگهداری/فرآوری مواد حساس به دما (مثلاً سس، شکلات، عسل، شربتها، لبنیات و…)
- آرایشیبهداشتی: کرم، لوسیون، شامپو، ژل و فرمولاسیونهای ویسکوز
- شیمیایی و شوینده: محلولهایی که نیاز به کنترل دما برای پایداری یا اختلاط بهتر دارند
- دارویی و بهداشتی: خطوطی که دمای فرآیند و قابلیت شستوشو اهمیت دارد
انواع ژاکت در مخزن استیل دوجداره
انتخاب نوع ژاکت، مستقیماً روی بازده انتقال حرارت و قیمت اثر دارد. متداولترین گزینهها:
- ژاکت ساده (Full Jacket): رایج و اقتصادی برای بسیاری از کاربردهای گرمایش/سرمایش
- ژاکت نیملوله (Half-Pipe Coil Jacket): انتقال حرارت بهتر و تحمل فشار بالاتر (مناسب برای بخار/شرایط سختتر)
- ژاکت دیمپل (Dimple Jacket): توزیع مناسب سیال و راندمان خوب (در برخی طراحیها)
قیمت مخزن استیل دوجداره چگونه محاسبه میشود؟
برای استعلام دقیق قیمت مخزن استیل دوجداره معمولاً این موارد تعیینکننده هستند:
- ظرفیت و ابعاد (لیتر/مترمکعب) و وزن نهایی مخزن
- گرید استیل (304/304L یا 316/316L)
- ضخامت بدنه داخلی و ژاکت + نوع تقویتها (رینگ، شاسی، پایهها)
- نوع ژاکت (ساده/نیملوله/دیمپل) و سطح تبادل حرارتی موردنیاز
- نوع سیال حرارتی (بخار، آب گرم، روغن حرارتی، چیلد واتر) و شرایط کاری (فشار/دما)
- عایقکاری و روکش (در صورت نیاز) و نوع پرداخت سطح
- تجهیزات جانبی (همزن، سایتگلاس، سنسور دما، شیر نمونهگیری، CIP، منهول و…)
برای برآورد اولیه وزن و نزدیک شدن به قیمت، میتوانید از محاسبهگر وزنی بازاراستیل استفاده کنید.
انتخاب گرید مناسب: استیل 304 یا 316؟
- استیل 304: انتخاب رایج و اقتصادی برای بسیاری از کاربردهای عمومی و بهداشتی (اطلاعات بیشتر)
- استیل 316/316L: مناسبتر برای محیطهای خورندهتر (نمکی/کلردار)، مواد شیمیایی خاص و شرایط حساستر (اطلاعات بیشتر)
برای سفارش ساخت مخزن استیل دوجداره چه اطلاعاتی لازم است؟
برای اینکه سریعتر و دقیقتر قیمت و زمان ساخت اعلام شود، این موارد را ارسال کنید:
- نوع محصول و حساسیت آن به دما (ویسکوزیته، رسوب، تغییر طعم/کیفیت و…)
- ظرفیت (لیتر) + محدودیت فضا (ارتفاع/قطر/طول)
- دمای موردنیاز (دمای شروع/هدف) و اینکه گرمایش/سرمایش یا هر دو لازم است
- سیال حرارتی (بخار، آب گرم، روغن حرارتی، چیلد واتر) + فشار کاری ژاکت (اگر فشار دارید ذکر کنید)
- گرید استیل (304/316) و ضخامت پیشنهادی
- نوع ژاکت (ساده/نیملوله/دیمپل) و آیا عایقکاری و روکش لازم است
- اتصالات و متعلقات (ورودی/خروجی، ونت، تخلیه، سنسور دما، سایتگلاس، منهول، CIP و…)
- نوع پرداخت سطح (مات، براق، آینهای، پرداخت داخلی بهداشتی و…)
- اگر نقشه ندارید: چند عکس + اندازههای اصلی هم کافی است
✅ ارسال سراسر ایران | ✅ پشتیبانی و استعلام قیمت ۲۴ ساعته
☎️ ۰۲۱۵۴۰۸۲ | ۰۹۱۲۶۴۰۰۵۲۴
برای ثبت سفارش ساخت: فرم سفارش ساخت
سوالات متداول مخزن استیل دوجداره (FAQ)
تفاوت مخزن دوجداره با سه جداره چیست؟
دوجداره یعنی یک ژاکت برای انتقال حرارت دارد. سه جداره معمولاً علاوه بر ژاکت، عایقکاری و روکش بیرونی هم دارد تا اتلاف انرژی کمتر شود و ایمنی/ثبات دمایی بهتر باشد.
آیا مخزن دوجداره حتماً باید همزن داشته باشد؟
نه؛ اما برای محصولاتی که ویسکوز هستند یا نیاز به یکنواختی دما دارند، معمولاً افزودن همزن باعث بهبود انتقال حرارت و کیفیت میشود.
چه نوع ژاکتی برای بخار مناسبتر است؟
در بسیاری از پروژهها، ژاکت نیملوله یا طراحیهای با تحمل فشار بالاتر گزینه مناسبتری هستند. برای انتخاب دقیق، فشار و دمای بخار را اعلام کنید.
برای اعلام قیمت دقیق چه چیزی لازم است؟
ظرفیت، گرید، ضخامت، نوع ژاکت، سیال حرارتی و شرایط کاری (فشار/دما) + لیست اتصالات و نوع پرداخت سطح. اگر نقشه/عکس دارید، نتیجه سریعتر و دقیقتر میشود.
