استیلنامه؛ راهنمای جامع گریدهای استیل و انتخاب مناسب
انتخاب گرید استیل فقط به این موضوع محدود نمیشود که ورق یا لوله از جنس «استیل ضدزنگ» باشد. هر گرید، ترکیب شیمیایی، ساختار متالورژیکی، مقاومت خوردگی، قابلیت جوشکاری، شکلپذیری، سختی، استحکام و محدوده کاربرد متفاوتی دارد. به همین دلیل، استیل مناسب برای یک مخزن مواد غذایی لزوماً بهترین انتخاب برای مخزن مواد شیمیایی، میکسر صنعتی، قطعه سایشی یا تجهیزی در دمای بالا نیست.
در این استیلنامه، گریدهای پرکاربرد مانند 304، 304L، 316، 316L، 430، 303، 321، 347، 310، 410، 420، 440، 2205، 2304، 2507 و 17-4PH را از نگاه کاربردی و مهندسی بررسی میکنیم. هدف این راهنما کمک به انتخاب آلیاژی است که با شرایط واقعی فرآیند، نوع سیال، دما، فشار، روش ساخت، نوع جوشکاری، الزامات بهداشتی و بودجه پروژه هماهنگ باشد.
خلاصه سریع برای انتخاب گرید استیل
گرید استیل مشخص میکند فولاد زنگنزن از چه خانواده و ترکیب آلیاژی ساخته شده و برای چه شرایطی مناسبتر است. استیل 304 انتخاب عمومی و پرکاربرد برای بسیاری از تجهیزات، مخازن و قطعات محیطهای معمولی است. استیل 316 و 316L به دلیل داشتن مولیبدن، در بسیاری از محیطهای دارای کلرید و برخی فرآیندهای شیمیایی عملکرد بهتری نسبت به 304 دارند؛ اما انتخاب آنها برای هر ماده شیمیایی بهصورت قطعی و بدون بررسی مجاز نیست. گرید 430 معمولاً گزینهای فریتی و اقتصادیتر برای محیطهای ملایم و کاربردهای دکوراتیو است. گریدهای 2205 و 2507 برای شرایطی با نیاز بالاتر به استحکام و مقاومت خوردگی طراحی شدهاند. انتخاب نهایی باید بر اساس سیال، دما، غلظت، زمان تماس، تنش، روش ساخت و استاندارد پروژه انجام شود.
استیل چیست و چرا زنگ نمیزند؟
استیل یا فولاد زنگنزن، گروهی از فولادهای آلیاژی است که مقدار قابلتوجهی کروم دارند. کروم در سطح فلز یک لایه بسیار نازک و چسبنده از اکسید کروم ایجاد میکند. این لایه غیرفعال یا Passive Layer مانند یک سد محافظ عمل میکند و سرعت واکنش فلز با محیط را کاهش میدهد.
عبارت «ضدزنگ» به معنی غیرقابلخوردگی بودن در تمام شرایط نیست. سطح استیل میتواند در اثر کلرید، اسید، دمای نامناسب، آلودگی آهنی، طراحی نامناسب، رسوب، شکاف، جوشکاری نادرست یا استفاده از گرید نامتناسب دچار خوردگی شود. به همین دلیل بهتر است به جای استفاده از عبارت مطلق «استیل ضدزنگ در هر شرایطی»، از عبارت دقیقتر «فولاد زنگنزن با مقاومت خوردگی متناسب با محیط» استفاده شود.
عملکرد استیل به چند عامل اصلی وابسته است:
- مقدار و نوع عناصر آلیاژی
- ساختار متالورژیکی فولاد
- نوع محیط و ماده در تماس با سطح
- دما و مدت زمان تماس
- وجود کلرید، رطوبت، اسید یا مواد اکسیدکننده
- کیفیت سطح و زبری نهایی
- طراحی گوشهها، اتصالات، فلنجها و نواحی مرده
- کیفیت جوشکاری، تمیزکاری و پاسیو کردن سطح
گرید استیل یعنی چه؟
گرید، شناسهای برای تشخیص ترکیب و خانواده یک نوع فولاد است. برای مثال، عدد 304 به یک گرید آستنیتی پرکاربرد اشاره میکند و 316 به گریدی آستنیتی با مولیبدن بیشتر مربوط است. در بازار ممکن است یک گرید با چند نام دیده شود؛ برای نمونه:
| نام رایج | شناسه یا معادل رایج | خانواده |
| 304 | EN 1.4301 / SUS304 | آستنیتی |
| 304L | EN 1.4307 یا 1.4306 | آستنیتی کمکربن |
| 316 | EN 1.4401 / SUS316 | آستنیتی مولیبدندار |
| 316L | EN 1.4404 / SUS316L | آستنیتی کمکربن |
| 430 | EN 1.4016 / SUS430 | فریتی |
| 321 | EN 1.4541 | آستنیتی پایدارشده با تیتانیوم |
| 347 | EN 1.4550 | آستنیتی پایدارشده با نیوبیوم |
| 2205 | EN 1.4462 | داپلکس |
| 17-4PH | EN 1.4542 / UNS S17400 | رسوبسختشونده |
در زمان خرید، تنها گفتن عدد گرید کافی نیست. باید شکل محصول، استاندارد متریال، وضعیت عملیات حرارتی، ضخامت، گواهی آنالیز، کیفیت سطح و در صورت نیاز شماره ذوب نیز مشخص شود. ورق 304 با ورق دارای گواهی معتبر 304L از نظر الزامات جوشکاری و ترکیب کربن الزاماً یکسان نیست.
نقش عناصر آلیاژی در گریدهای استیل
کروم؛ عامل اصلی مقاومت خوردگی
کروم عنصر اصلی ایجاد لایه محافظ روی سطح استیل است. افزایش کروم در بسیاری از خانوادهها میتواند مقاومت به اکسیداسیون و خوردگی عمومی را افزایش دهد، اما نتیجه نهایی به سایر عناصر و شرایط محیط نیز وابسته است.
نیکل؛ شکلپذیری و ساختار آستنیتی
نیکل در بسیاری از گریدهای آستنیتی مانند 304 و 316 به پایدار شدن ساختار آستنیتی کمک میکند. این عنصر معمولاً با شکلپذیری، چقرمگی و رفتار مناسب در ساخت و فرمدهی مرتبط است.
مولیبدن؛ کمک به مقاومت در برابر حفرهای شدن
مولیبدن یکی از عناصر مهم در گریدهای 316، 316L، 2205 و برخی آلیاژهای ویژه است. حضور آن میتواند مقاومت به خوردگی حفرهای و شکافی را در بسیاری از محیطهای دارای کلرید بهبود دهد. با این حال، حتی استیل 316 نیز برای هر غلظت اسید، آب شور، محلول نمکی یا دمای بالا مناسب نیست.
کربن؛ اثرگذار بر جوشکاری و رسوب کاربیدی
کربن بالا میتواند در برخی شرایط جوشکاری، احتمال حساسشدن نواحی اطراف جوش را افزایش دهد. به همین دلیل گریدهای 304L و 316L با کربن پایینتر، در بسیاری از ساختهای جوشی انتخاب مناسبی هستند؛ البته روش جوشکاری، ضخامت، عملیات حرارتی و الزامات استاندارد نیز باید بررسی شود.
تیتانیوم و نیوبیوم؛ پایدارکنندهها
گرید 321 با تیتانیوم و گرید 347 با نیوبیوم پایدار میشوند. این گریدها در برخی ساختهای جوشی و کاربردهای دمایی که کنترل رسوب کاربیدی اهمیت دارد، مورد استفاده قرار میگیرند.
نیتروژن؛ افزایش استحکام و مقاومت خوردگی در برخی آلیاژها
نیتروژن در برخی گریدهای داپلکس مانند 2205 و 2507 نقش مهمی دارد و میتواند هم بر استحکام و هم بر مقاومت به خوردگی حفرهای اثر بگذارد.
خانوادههای اصلی فولاد زنگنزن
| خانواده | گریدهای شناختهشده | ویژگی کلی | ملاحظات مهم |
| آستنیتی | 304، 316، 321، 347، 310 | شکلپذیری و جوشکاری مناسب، عموماً نگیر | برخی گریدها در محیط کلریدی مستعد حفرهای شدن هستند |
| فریتی | 430، 409، 434 | معمولاً بگیر، نیکل کمتر، مناسب محیطهای ملایم | شکلپذیری و جوشکاری بسته به گرید محدودتر است |
| مارتنزیتی | 410، 420، 431، 440 | قابلیت رسیدن به سختی و استحکام بالاتر | معمولاً مقاومت خوردگی آنها از 304 و 316 کمتر است |
| داپلکس | 2304، 2205، 2507 | ترکیب فاز آستنیتی و فریتی، استحکام بالا | کنترل جوشکاری و دمای فرآیند اهمیت زیادی دارد |
| رسوبسختشونده | 17-4PH، 15-5PH | قابلیت دستیابی به استحکام بالا پس از عملیات مناسب | انتخاب باید بر اساس وضعیت عملیات حرارتی انجام شود |
استیل 304؛ انتخاب عمومی برای بسیاری از تجهیزات
استیل 304 یکی از شناختهشدهترین گریدهای آستنیتی است و در بسیاری از تجهیزات صنعتی، صنایع غذایی، لوازم آشپزخانه، مخازن، لولهکشی، سازههای داخلی و قطعات عمومی استفاده میشود. این گرید معمولاً ترکیبی متعادل از مقاومت خوردگی، شکلپذیری، قابلیت جوشکاری و دسترسی بازار ارائه میکند.
304 برای بسیاری از محیطهای معمولی، آب با شرایط کنترلشده، مواد غذایی، هوای داخلی و مواد آلی مناسب است. با این حال، وجود نمک، کلرید، مواد سفیدکننده، آب شور، رسوب و رطوبت ماندگار میتواند شرایط را تغییر دهد.

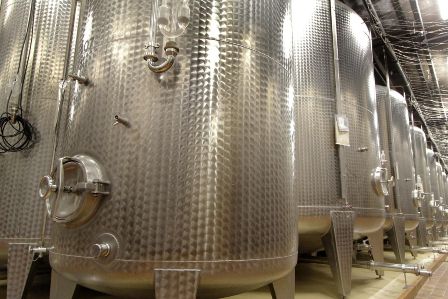

کاربردهای رایج 304
- مخازن عمومی و نگهداری مواد غذایی
- میکسرهای استیل برای فرآیندهای متعارف
- تجهیزات آشپزخانه صنعتی
- لوله و اتصالات محیطهای معمولی
- قطعات دکوراتیو و معماری داخلی
- تجهیزات بستهبندی و خطوط فرآوری
برای ساخت مخزن یا میکسر، انتخاب 304 باید با توجه به ماده داخل تجهیز، دمای کار، زمان ماندگاری، روش شستوشو، نوع جوش و سطح مورد نیاز انجام شود. در پروژههای جوشی حساس، ممکن است 304L انتخاب مناسبتری باشد.
استیل 304L؛ گزینه مناسبتر برای بسیاری از ساختهای جوشی
304L نسخه کمکربن خانواده 304 است. کاهش کربن در این گرید به کنترل برخی مشکلات متالورژیکی مرتبط با جوشکاری کمک میکند. به همین دلیل 304L در ساخت مخازن، لولهها، شاسیها، تجهیزات فرآیندی و قطعاتی که جوشکاری زیادی دارند، کاربرد فراوانی دارد.
تفاوت 304 و 304L صرفاً به عبارت «قویتر» یا «ضعیفتر» خلاصه نمیشود. انتخاب بین آنها باید بر اساس استاندارد محصول، ضخامت، نوع جوش، عملیات حرارتی پس از جوش و الزامات طراحی انجام شود.
استیل 316؛ انتخاب متداول برای محیطهای سختتر
استیل 316 یک گرید آستنیتی مولیبدندار است. مولیبدن باعث میشود این گرید در بسیاری از محیطهای دارای کلرید، رطوبت نمکی و برخی فرآیندهای شیمیایی، نسبت به 304 مقاومت بهتری در برابر خوردگی حفرهای و شکافی داشته باشد.
استفاده از 316 به معنی مقاومت مطلق در برابر اسیدها یا مواد شیمیایی نیست. نوع ماده، غلظت، دما، سرعت جریان، وجود اکسیژن، آلودگی سطح و شرایط توقف تجهیز باید بررسی شود. برای بعضی مواد شیمیایی، حتی 316 نیز انتخاب مناسبی نیست و باید سراغ گریدهای ویژهتر یا پوشش و لاینینگ رفت.
کاربردهای متداول 316
- تجهیزات در محیطهای مرطوب و نمکی
- برخی تجهیزات صنایع غذایی و دارویی
- مخازن و خطوط دارای ریسک کلریدی بیشتر
- قطعات صنعتی در محیطهای شیمیایی کنترلشده
- تجهیزات دریایی با شرایط طراحی مناسب
- میکسرها و مخازن با نیاز بالاتر به مقاومت خوردگی
استیل 316L؛ گرید پرکاربرد برای مخزن و تجهیزات جوشی
316L نسخه کمکربن 316 است و در بسیاری از مخازن، لولهها، اتصالات، تجهیزات دارویی، صنایع غذایی حساس و ساختهای جوشی استفاده میشود. مزیت اصلی آن، ترکیب مقاومت خوردگی خانواده 316 با کربن پایینتر است.
برای انتخاب 316L باید به گواهی متریال، کیفیت سطح، نوع جوش، تمیزکاری، پاسیو کردن، طراحی نواحی مرده و روش شستوشوی تجهیز توجه کرد. گرید مناسب بهتنهایی نمیتواند ضعف طراحی یا اجرای ضعیف را جبران کند.
استیل 430؛ گرید فریتی و معمولاً بگیر
استیل 430 از خانواده فریتی است و معمولاً خاصیت مغناطیسی دارد. این گرید در کاربردهای دکوراتیو، لوازم خانگی، قطعات داخلی، تجهیزات آشپزخانه و محیطهایی با خورندگی ملایم استفاده میشود.
430 در بسیاری از پروژهها به دلیل نیکل کمتر، از نظر هزینه جذابتر است؛ اما نباید صرفاً به دلیل قیمت پایینتر آن را جایگزین 304 یا 316 کرد. در محیطهای مرطوب، کلریدی، اسیدی یا در تجهیزاتی که شستوشوی مکرر دارند، باید مقاومت خوردگی واقعی بررسی شود.
کاربردهای مناسبتر 430
- قطعات دکوراتیو داخلی
- برخی تجهیزات آشپزخانه
- روکش و پوششهای ظاهری
- محیطهای خشک یا با خورندگی ملایم
- قطعاتی که خاصیت مغناطیسی مورد نیاز است
استیل 303؛ مناسبتر برای ماشینکاری
گرید 303 برای بهبود قابلیت ماشینکاری طراحی شده است. این ویژگی در تولید قطعات تراشکاریشده، پیچها، بوشها و قطعات دقیق مزیت ایجاد میکند؛ اما افزایش عناصر مؤثر بر ماشینکاری میتواند مقاومت خوردگی، شکلپذیری و قابلیت جوشکاری را نسبت به 304 کاهش دهد.
303 معمولاً انتخاب اول برای بدنه مخزن، سطح در تماس با ماده غذایی، میکسر جوشی یا محیط کلریدی نیست؛ مگر اینکه شرایط پروژه بهصورت مشخص آن را توجیه کند.
استیل 321 و 347؛ گریدهای پایدارشده برای شرایط خاص
321 با تیتانیوم و 347 با نیوبیوم پایدار میشوند. این گریدها در برخی کاربردهای دمایی، قطعات ضخیم و ساختهایی که کنترل رفتار ناحیه جوش اهمیت دارد مورد توجه قرار میگیرند.
این دو گرید را نباید صرفاً به دلیل عبارت «مقاوم به حرارت» برای هر تجهیز داغ انتخاب کرد. دمای واقعی، زمان ماند، سیکل حرارتی، محیط اکسیدکننده، تنش مکانیکی و استاندارد طراحی باید مشخص باشد.
استیل 310 و 310S؛ برای کاربردهای دمای بالا
گریدهای 310 و 310S به دلیل مقدار بالاتر کروم و نیکل، در بسیاری از کاربردهای دمای بالا و محیطهای اکسیدکننده استفاده میشوند. کورهها، قطعات حرارتی، تجهیزات عملیات حرارتی و برخی قطعات فرآیندی از جمله کاربردهای شناختهشده آنها هستند.
انتخاب این گریدها باید بر اساس دمای پیوسته و متناوب، نوع اتمسفر، بار مکانیکی، سیکل حرارتی و شکل قطعه انجام شود. مقاومت حرارتی به معنی مناسب بودن برای هر ماده شیمیایی داغ نیست.
استیلهای مارتنزیتی؛ 410، 420، 431 و 440
گریدهای مارتنزیتی معمولاً برای رسیدن به سختی و استحکام بالاتر از طریق عملیات حرارتی انتخاب میشوند. این خانواده در چاقوها، شفتها، قطعات مکانیکی، ابزارها، شیرآلات و قطعات مقاوم به سایش کاربرد دارد.
| گرید | کاربرد کلی | نکته انتخاب |
| 410 | قطعات مکانیکی، پیچ، شفت و قطعات عمومی | تعادل نسبی بین سختی و مقاومت خوردگی در محیط ملایم |
| 420 | چاقو، ابزار و قطعات سختشونده | قابلیت سختی بالاتر، اما نیازمند بررسی خوردگی |
| 431 | قطعات با نیاز به استحکام و چقرمگی | انتخاب وابسته به عملیات حرارتی و تنش قطعه |
| 440 | قطعات بسیار سخت و مقاوم به سایش | برای بدنه مخزن یا سطح بهداشتی عمومی انتخاب معمول نیست |
استیل داپلکس؛ 2304، 2205 و 2507
استیل داپلکس ترکیبی از ساختار آستنیتی و فریتی دارد. این ساختار میتواند باعث ایجاد استحکام بالاتر از بسیاری از گریدهای آستنیتی معمولی و مقاومت مناسب در برابر برخی انواع خوردگی شود.
استیل 2304
2304 یک داپلکس کمآلیاژتر است که در برخی پروژهها بهعنوان گزینهای بین گریدهای آستنیتی عمومی و داپلکسهای مقاومتر بررسی میشود.
استیل 2205
2205 یکی از شناختهشدهترین گریدهای داپلکس است و در مخازن فرآیندی، تجهیزات شیمیایی، صنایع نفت و گاز، سازههای صنعتی و محیطهایی با نیاز بالاتر به استحکام و مقاومت خوردگی کاربرد دارد.
در 2205، کنترل عملیات حرارتی و جوشکاری اهمیت زیادی دارد. دمای نامناسب یا سیکل حرارتی کنترلنشده میتواند تعادل فازی و خواص نهایی را تحت تأثیر قرار دهد.
استیل 2507
2507 یا سوپرداپلکس برای محیطهای سختتر و نیازهای بالاتر به مقاومت خوردگی و استحکام طراحی شده است. این گرید معمولاً زمانی بررسی میشود که 304، 316 یا حتی 2205 پاسخ فنی کافی ارائه نمیکنند.
استیلهای رسوبسختشونده؛ 17-4PH و 15-5PH
گریدهای رسوبسختشونده مانند 17-4PH و 15-5PH برای کاربردهایی طراحی شدهاند که استحکام بالا، سختی و پایداری مکانیکی اهمیت زیادی دارد. خواص نهایی آنها به وضعیت عملیات حرارتی وابسته است.
این گریدها در شفتها، قطعات دقیق، صنایع هوافضا، تجهیزات مکانیکی و قطعات تحت بار استفاده میشوند. برای سطوح بزرگ در تماس با ماده غذایی یا مخازن عمومی، انتخاب آنها باید با دلیل فنی مشخص انجام شود.
مقایسه استیل 304 و 316
| معیار | 304 | 316 |
| خانواده | آستنیتی | آستنیتی |
| مولیبدن | معمولاً ندارد | معمولاً دارد |
| مقاومت در برابر کلرید | متوسطتر | معمولاً بهتر |
| شکلپذیری | مناسب | مناسب |
| جوشکاری | مناسب با روش صحیح | مناسب با روش صحیح |
| هزینه نسبی | معمولاً کمتر | معمولاً بیشتر |
| کاربرد معمول | محیطهای عمومی و غذایی متعارف | محیطهای سختتر و کلریدیتر |
سؤال درست این نیست که «304 بهتر است یا 316؟» سؤال درست این است که «کدام گرید برای ماده، دما، شستوشو، زمان تماس و شرایط مکانیکی این پروژه مناسبتر است؟»
مقایسه استیل 304 و 430
304 معمولاً آستنیتی و نگیر است، در حالی که 430 فریتی و معمولاً بگیر است. 304 عموماً شکلپذیری و قابلیت جوشکاری مناسبتری برای ساخت مخازن و تجهیزات فرآیندی دارد. 430 در محیطهای ملایم و کاربردهای ظاهری میتواند انتخاب اقتصادیتری باشد.
اگر تجهیز در معرض رطوبت ماندگار، نمک، مواد شوینده قوی، مواد اسیدی، شستوشوی مکرر یا تماس مستقیم با ماده فرآیندی قرار دارد، انتخاب 430 باید با احتیاط و بر اساس بررسی فنی انجام شود.
مقایسه استیل 304L و 316L
هر دو گرید کمکربن و مناسب بسیاری از ساختهای جوشی هستند. تفاوت اصلی این است که 316L مولیبدن دارد و در بسیاری از محیطهای کلریدی مقاومت بیشتری ارائه میکند. اگر محیط پروژه معمولی باشد، 304L ممکن است پاسخگو باشد؛ اگر ریسک کلرید یا خوردگی حفرهای بیشتر باشد، 316L گزینهای قابل بررسی است.
استیل بگیر و نگیر چه تفاوتی دارند؟
اصطلاح استیل بگیر معمولاً به فولادهایی گفته میشود که آهنربا را جذب میکنند. استیل نگیر معمولاً جذب مغناطیسی بسیار کمی دارد یا در شرایط معمول جذب نمیشود.
- 304 و 316 در حالت آستنیتی معمولاً نگیر هستند.
- 430 معمولاً بگیر است.
- 410، 420، 431 و بسیاری از گریدهای مارتنزیتی بگیر هستند.
- داپلکسها مانند 2205 معمولاً رفتار مغناطیسی قابلتوجه دارند.
- تغییر شکل سرد میتواند در برخی گریدهای آستنیتی مقدار جذب آهنربا را افزایش دهد.
تست آهنربا فقط یک روش اولیه برای غربالگری است و نمیتواند گرید را بهطور قطعی مشخص کند. برای تأیید گرید باید از گواهی متریال، آنالیز شیمیایی، دستگاه PMI یا روش آزمایشگاهی مناسب استفاده شود.
چطور گرید مناسب استیل را انتخاب کنیم؟
۱. ماده داخل تجهیز را مشخص کنید
نام عمومی ماده کافی نیست. باید ترکیب، غلظت، pH، وجود نمک یا کلرید، مواد اکسیدکننده، حلالها و احتمال رسوب مشخص شود.
۲. دمای کار را بررسی کنید
دمای محیط، دمای فرآیند، دمای شستوشو و شوکهای حرارتی ممکن است متفاوت باشند. گریدی که در دمای محیط مناسب است، لزوماً در دمای بالا یا سیکل حرارتی شدید مناسب نیست.
۳. نوع ساخت و جوشکاری را مشخص کنید
مخزن و میکسر معمولاً دارای جوشهای متعدد هستند. ضخامت، نوع اتصال، فرآیند جوشکاری، ماده پرکننده، تمیزکاری و پاسیو کردن بر عملکرد نهایی اثر دارند.
۴. الزامات بهداشتی را بررسی کنید
برای صنایع غذایی و دارویی، تنها انتخاب 304 یا 316 کافی نیست. کیفیت سطح، زبری، قابلیت شستوشو، حذف نواحی مرده، نوع آببندی، طراحی اتصالات و مستندات متریال نیز اهمیت دارند.
۵. فشار و بار مکانیکی را در نظر بگیرید
ضخامت ورق جایگزین انتخاب گرید صحیح نمیشود. گرید، ضخامت، شکل هندسی، تقویتکنندهها، فشار داخلی، خلأ، وزن سیال، بار همزن و شرایط نصب باید در کنار هم بررسی شوند.
۶. سطح نهایی را مشخص کنید
سطح مات، برسخورده، پولیششده یا بهداشتی هرکدام کاربرد متفاوتی دارند. سطح نامناسب میتواند باعث تجمع رسوب و افزایش ریسک خوردگی موضعی شود.
انتخاب گرید برای کاربردهای مختلف
| کاربرد | گریدهای قابل بررسی | نکته مهم |
| مخزن مواد غذایی عمومی | 304، 304L | نوع ماده، شستوشو و کیفیت سطح تعیینکننده است |
| مخزن با ریسک کلرید بیشتر | 316، 316L، در شرایط خاص 2205 | غلظت و دما باید بررسی شود |
| میکسر صنعتی عمومی | 304، 304L | ماده فرآیندی و بار مکانیکی مهم است |
| میکسر یا مخزن فرآیندی حساستر | 316L یا گرید ویژه | نیازمند بررسی شیمیایی و بهداشتی |
| قطعات دکوراتیو داخلی | 430، 304 | رطوبت و شرایط سطحی تعیینکننده است |
| قطعات سخت و مقاوم به سایش | 410، 420، 440 | عملیات حرارتی و سختی باید مشخص باشد |
| محیطهای سختتر فرآیندی | 2205، 2507 یا گریدهای ویژه | انتخاب بر اساس طراحی و آنالیز خوردگی |
| تجهیزات دمای بالا | 310، 310S، 321، 347 | دمای واقعی و سیکل حرارتی اهمیت دارد |
انتخاب گرید استیل برای مخزن و میکسر
در ساخت مخزن و میکسر استیل، انتخاب گرید باید همزمان از دید خوردگی، ساخت، جوشکاری، شستوشو، انتقال حرارت، بار مکانیکی و طول عمر بررسی شود. یک مخزن ممکن است از نظر ماده داخل، به 304L نیاز داشته باشد؛ اما اگر کلرید، شستوشوی خاص یا شرایط فرآیندی سختتر وجود داشته باشد، 316L یا گرید دیگری مناسبتر شود.
برای بررسی انواع میکسرهای استیل میتوان نوع فرآیند، حجم، نوع همزن، جنس بدنه، نوع تخلیه و شرایط ساخت را مشخص کرد. در پروژههای مخزنی نیز صفحه مخزن نگهداری استیل میتواند نقطه شروع مناسبی برای بررسی ساختار تجهیز باشد.
در طراحی مخزن، گرید تنها یکی از تصمیمهاست. ضخامت بدنه، نوع عدسی یا کف، پایهها، منهول، نازلها، لوله خروجی، عایق، ژاکت، کویل، همزن، آببندی، پرداخت سطح و روش تست نیز باید در نقشه و مشخصات فنی درج شوند.
برای بررسی نقشهها و ساختارهای مرتبط میتوان از بخش نقشهها و سازههای مخازن استیل استفاده کرد. همچنین برای آشنایی با انواع نقشههای مخزن و میکسر، صفحه نقشه مخازن استیل و میکسر کاربردی است.
آیا ضخامت بیشتر، جایگزین گرید بهتر است؟
خیر. افزایش ضخامت ممکن است در برابر برخی بارهای مکانیکی یا خوردگی عمومی اثر داشته باشد، اما جایگزین انتخاب آلیاژ مناسب در برابر خوردگی موضعی، کلرید یا حمله شیمیایی نیست. از طرف دیگر، انتخاب گرید مقاومتر نیز نمیتواند ضعف ضخامت، طراحی، جوشکاری یا تقویت مکانیکی را جبران کند.
در طراحی صحیح، گرید، ضخامت، هندسه، نوع جوش، کیفیت سطح، شرایط فرآیند و روش نگهداری باید با هم انتخاب شوند.
اشتباهات رایج در خرید استیل
- انتخاب گرید فقط بر اساس قیمت ورق
- فرض اینکه تمام استیلهای نقرهایرنگ، 304 هستند
- تشخیص گرید فقط با آهنربا
- جایگزین کردن 430 به جای 304 بدون بررسی محیط
- استفاده از 316 برای هر نوع اسید بدون بررسی فنی
- نادیده گرفتن کیفیت جوش و تمیزکاری بعد از جوشکاری
- بیتوجهی به کلرید موجود در آب یا ماده فرآیندی
- انتخاب گرید بدون بررسی دمای شستوشو
- فرض اینکه ضخامت بیشتر همیشه مشکل خوردگی را حل میکند
- خرید بدون گواهی متریال در پروژههای حساس
- نادیده گرفتن زبری و پرداخت سطح در تجهیزات بهداشتی
- کپی کردن گرید یک پروژه قدیمی برای پروژهای با ماده متفاوت
چکلیست خرید و سفارش استیل
- نام دقیق گرید و در صورت نیاز پسوند L، H، Ti یا PH
- استاندارد متریال و معادل مورد قبول پروژه
- شکل محصول: ورق، لوله، میلگرد، پروفیل یا قطعه ساختهشده
- ضخامت و ابعاد
- نوع سطح و پرداخت نهایی
- گواهی آنالیز و شماره ذوب در صورت نیاز
- شرایط جوشکاری و ماده پرکننده
- نوع سیال و ترکیب شیمیایی
- دمای کار و شستوشو
- فشار، خلأ و بار مکانیکی
- الزامات بهداشتی و قابلیت شستوشو
- تستهای مورد نیاز پس از ساخت
سؤالات متداول درباره گریدهای استیل
بهترین گرید استیل کدام است؟
بهترین گرید به شرایط پروژه بستگی دارد. 304 برای بسیاری از کاربردهای عمومی مناسب است، 316 برای بسیاری از محیطهای کلریدی انتخاب بهتری است و گریدهای داپلکس یا ویژه برای شرایط سختتر بررسی میشوند.
آیا استیل 304 همیشه نگیر است؟
304 آستنیتی در حالت معمول نگیر است، اما تغییر شکل سرد، نورد، خمکاری یا شرایط ساخت میتواند مقدار جذب مغناطیسی را افزایش دهد.
آیا استیل 316 ضداسید است؟
خیر. 316 در برخی محیطهای شیمیایی عملکرد خوبی دارد، اما مقاومت آن به نوع اسید، غلظت، دما و زمان تماس وابسته است.
فرق 304 و 304L چیست؟
304L کربن پایینتری دارد و برای بسیاری از ساختهای جوشی مناسبتر است. انتخاب نهایی باید با توجه به استاندارد و شرایط ساخت انجام شود.
فرق 316 و 316L چیست؟
316L نسخه کمکربن 316 است و در بسیاری از تجهیزات جوشی کاربرد دارد. هر دو گرید مولیبدندار هستند.
آیا استیل 430 برای مخزن مناسب است؟
برای مخازن عمومی و محیطهای مرطوب یا شیمیایی، 430 معمولاً انتخاب اول نیست. کاربرد آن باید با ماده داخل، شرایط شستوشو و الزامات خوردگی بررسی شود.
آیا 2205 از 316 بهتر است؟
2205 از نظر استحکام و برخی مکانیزمهای خوردگی میتواند مزیت داشته باشد، اما ساخت، جوشکاری، هزینه و محدودیتهای دمایی آن متفاوت است. بهتر بودن مطلق وجود ندارد.
برای مخزن مواد غذایی 304 بهتر است یا 316؟
اگر ماده و شرایط شستوشو معمولی باشد، 304 یا 304L میتواند مناسب باشد. اگر کلرید، نمک، شستوشوی سخت یا حساسیت بالاتر فرآیند وجود داشته باشد، 316L باید بررسی شود.
آیا آهنربا گرید استیل را مشخص میکند؟
خیر. آهنربا فقط یک آزمایش اولیه است و برای تأیید گرید کافی نیست.
آیا استیل ضخیمتر دیرتر زنگ میزند؟
ضخامت بیشتر بهتنهایی مقاومت آلیاژ در برابر خوردگی موضعی یا کلرید را تضمین نمیکند. گرید، سطح، طراحی و شرایط محیط نیز مهم هستند.
برای میکسر استیل چه گریدی مناسب است؟
در بسیاری از فرآیندهای عمومی 304 یا 304L بررسی میشود؛ اما ماده داخل، دما، شستوشو، نوع همزن، بار مکانیکی و الزامات بهداشتی میتواند انتخاب را به 316L یا گرید دیگری تغییر دهد.
آیا 316L برای تمام صنایع دارویی مناسب است؟
316L در بسیاری از تجهیزات دارویی کاربرد دارد، اما گرید بهتنهایی کافی نیست. پرداخت سطح، زبری، جوشکاری، پاسیو کردن، طراحی بهداشتی و مستندات ساخت نیز باید مشخص باشند.
چطور گرید واقعی ورق را بررسی کنیم؟
از فروشنده گواهی متریال بخواهید و در پروژههای حساس، آنالیز شیمیایی یا تست PMI انجام دهید. ظاهر و تست آهنربا بهتنهایی کافی نیستند.
آیا گرید استیل روی قیمت تأثیر دارد؟
بله. عناصر آلیاژی، بهخصوص نیکل، مولیبدن و ترکیب کلی، روی قیمت اثر میگذارند. با این حال قیمت نهایی به ضخامت، شکل محصول، سطح، موجودی، مقدار سفارش و شرایط بازار نیز وابسته است.
راهنماهای مرتبط بازار استیل
برای انتخاب گرید مناسب پروژه خود مشورت کنید
اگر برای ساخت مخزن، میکسر، لوله، قطعه صنعتی یا تجهیز فرآیندی در انتخاب گرید استیل تردید دارید، ابتدا اطلاعات ماده داخل، دمای کار، حجم، نوع شستوشو، فشار، روش ساخت و سطح مورد نیاز را مشخص کنید. انتخاب گرید باید بر اساس شرایط واقعی پروژه انجام شود، نه صرفاً نام آشنا یا قیمت پایینتر.
بازار استیل میتواند در بررسی ساختار تجهیز، مشخصات فنی، نقشه، جنس بدنه، نوع همزن، ضخامت و جزئیات ساخت به شما کمک کند تا انتخاب متریال با نیاز واقعی پروژه هماهنگ شود.
برای شروع بررسی پروژه، به صفحه تماس با بازار استیل مراجعه کنید.
جمعبندی استیلنامه
گرید استیل یکی از مهمترین تصمیمها در خرید مواد اولیه و ساخت تجهیزات صنعتی است. 304 و 304L برای بسیاری از کاربردهای عمومی و ساختهای جوشی مناسب هستند. 316 و 316L در بسیاری از محیطهای دارای کلرید یا نیازمند مقاومت خوردگی بالاتر بررسی میشوند. 430 برای کاربردهای فریتی و محیطهای ملایم، گریدهای مارتنزیتی برای سختی و استحکام، گریدهای 321 و 347 برای برخی شرایط دمایی، 310 برای کاربردهای دمای بالا و 2205 و 2507 برای شرایط سختتر قابل بررسی هستند.
با این حال، هیچ گریدی برای همه پروژهها بهترین نیست. انتخاب حرفهای زمانی انجام میشود که جنس ماده، دما، فشار، کلرید، شستوشو، جوشکاری، کیفیت سطح، الزامات بهداشتی و شرایط بهرهبرداری همزمان بررسی شوند.
